概述
UQK內裝型液位控制器是應用戶需要將液位高低自動控制而開發的又一代液位控制器。它具有自動、 準確控制液位的特點，無需人工操作、穩定可靠等優點。可廣泛應用于石油、化工、化肥、橡膠、醫藥、船 舶、軍事、電力、食品等行業的各種塔、罐、槽、球型容器和鍋爐等設備作介質液面位置的自動控制。
主要技術指標
量程范圍: 300～6000mm
工作溫度: -40～200℃
控制精度: ≤±10mm
介質密度: ≥0.5g/cm
壓力等級: ≤22MPa
觸點功率: 220V，100mA
工作原理

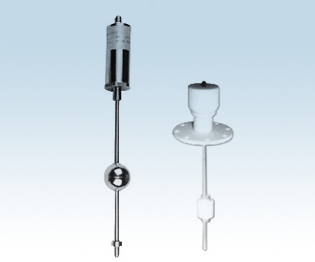

本液位控制器由本體、浮子、法蘭、以及干簧管組成，其結構如圖所示。工作 原理:液體推動浮子，浮子內的磁鐵促使干簧管吸合控制中間繼電器，再由中間 繼電器推動接觸器控制進液電機，使液位保持在一定的范圍內，從而達到自動 控制的目的。
|
